高性价比

PMM7000测试系统为用户提供了符合CISPR16的**性价比电磁兼容测试解决方案。您可在一个小巧方便的箱子内带上测试所需的全部配件-无论是传导还是发射。

由于PMM公司奉承“专业，但简单”的设计理念，测量系统的使用人员不必具备任何接收机或计算机理论的背景知识也能进行专业的测量。

仪器合理的价位上，提供了强大而易于执行的测量功能，一个屏幕即可进行所有EMC测量，而且当前使用“CE”标识所需的标准都预设在软件中。

简易的操作

PMM7000测试软件基于WindowsTM平台，进入主菜单，您选择将进行何种测量后（如传导、辐射或辐射功率），系统将自动按照您的选择进行配置，包括单位选择。

点击START按钮：测量自动进行。

所有测量都可使用峰值，准峰值和平均值检波器。测量结果显示于图表中，可直接打印或保存到您的电脑中。

十个*坏点

点击Worst 10PKS功能，您将获得*突出的10个峰值。您可在修改电路设计的同时观察这10个峰值的变化。

理想的现场使用

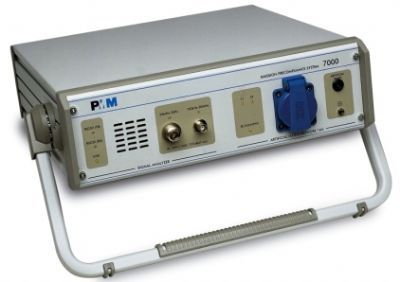

小巧轻便的PMM7000是您现场测量的理想工具，计算机连接可进行所有的测试设置和保存所有的测量结果。

频谱分析模式

为了进行快速的信号分析，PMM7000提供了频谱分析模式，在调试过程中，您可在修改电路滤波器或屏蔽材料的同时，实时观察修改结果。

三个检波器

PMM7000有三个硬件检波器，系统可实时显示峰值、准峰值和平均值的所有曲线。

传导发射

由于内置LISN，您能进行的传导测量可达16A。通常情况下，系统将自动分配起始频率和频率步长，此外，用户也可自己进行设置。对于更高的电流，您可使用外接三相LISN或可选30、35dB电压探头。

辐射发射

PMM7000测试系统发射测量可达1GHz，为您提供了完整的解决方案。

简单便捷的测量只要求您接好天线和按下START功能。在扫频过程中您将立即了解到存在什么样的发射干扰。

辐射功率

PMM7000测量系统可进行辐射功率测试，如果您的工作是家用电器方面的测试，PMM可提供辐射功率钳选件。

手动操作模式

进入手动操作模式，您可逐频进行干扰噪声测量，所有细节分析都将在您的掌握之中。PMM7000提供了AM/FM 模块可收听所采集到的信号。

放大模式

测量图表的所有部分都可使用放大功能进行放大，以便您更好地观察信号细节。在放大窗口中，您可读取中心频率和相关的测量值。

近场调试

在设计调试阶段发现发射源是极为重要的工作，使用可选近场探头您将很容易地完成您的工作，在使用PMM天线，功率钳或其他选件时，修正参数已预设入仪器之中。

技术参数：

频率范围

A输入 150KHz-30MHz

B输入 30MHz-1000MHz

频率步长 10KHz（A输入），100KHz（B输入）

设置错误 <1x10-6

射频输入

A输入 50Ω，BNC连接插口

B输入 50Ω，N连接插口

VSWR <1.2 带≥10dB衰减

<2 带≥0db衰减

**输入信号

正弦波AC电压 <127dBμV

噪声显示（dBμV）典型值

BW=9KHz BW=9KHz

50K-1MHz 1M-30MHz 50K-1MHz 1M-30MHz

峰值 <20 <8 12 14

准峰值 <16 <4 10 12

平均值 <10 <2 8 10

测量时间

峰值 10ms-1000ms

准峰值 200ms-10s

平均值 20ms-1000ms

测量误差 **范围 典型范围

150K-30MHz ±2dB ±2dB

30M-300MHz ±2-3dB ±2dB

300M-1000MHz ±2-4dB ±2dB

显示单位 dBμV，dBμV/m，dBpW

模块 AM/FM带一体化耳机

IF带宽（-6dB） 9KHz/120KHz（CISPR误差）

内置LISN

频率范围 150KHz-30MHz

网络阻抗 50Ω/50uH

连续电流输出 2x16A

**供电电压 250V

EUT插座 SCHUKO 10/16A

人工手&防护耳 内置式

脉冲限制器 内置式

供电

AC 115/230VAC±10%（用户选择）

频率 50/60Hz

功率 **30VA

保险管 （250V）T 125mA

（115V）T 250mA

通用数据

接口 RS-232（9Pin）

操作温度 5 -40°C

相对湿度 80%

存储温度 -20 - +75°C

大小 364x120x376mm

重量 5Kg

主要特点：

 150KHz～1GHz

 内置16A LISN

 所有CE认证标准内置

 三个按键轻松掌控传导、辐射和辐射功率测试

 预测试、整改测试的**解决方案
